除尘器PLC控制柜

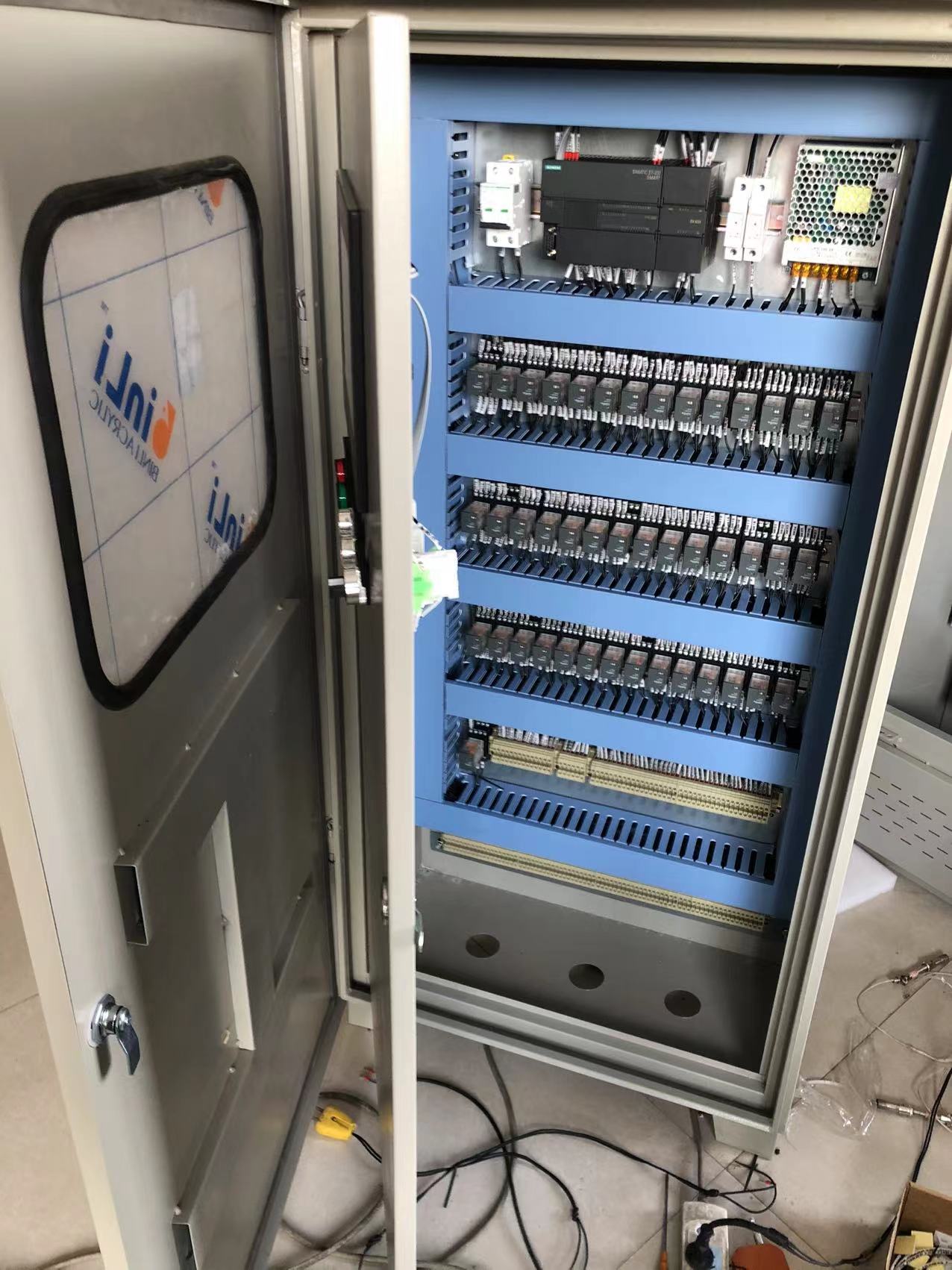

诺和环保前期定做的除尘器控制柜，除尘器控制系统采用西门子PLC可自动集中控制除尘系统的所有设备和其他设备PLC通信。脉冲清灰自动控制采用两种控制方法：差压或定时（可在操作台上设置时间）。除尘器配备了压缩空气油水分离器、压力调节器等仪器，除尘器可在主控制柜模拟屏幕上发出声光报警信号。除尘系统可通过操作台或远程操作进行控制。

序号	名  称	型号规格	单位	数量	备注
1	交流微型断路器	iC65N-C20A/2P	只	1	施耐德电气
2	可编程控制器	CPU SR40s	只	1	西门子
3	模块	8入模拟量	个	1	西门子
4	中间继电器	RXM4LB2P7+RXZEIM4C	只	34	施耐德电气
5	开关电源	LRS-120-24 5A	只	1	亿康
6	触摸屏	MCGS TPC 1021NT 4G版	只	1	昆仑通态
7	接线端子	VSK-2.5	只	110
8	按钮		套	1
9	二线缆		套	1
10	柜体	碳钢喷塑室外防雨800*1000*250	台	1




检测系统包括：
1.进气管处测温仪(提供烟气温度指示)；

2.进出风总管处压差计(提供除尘器整机压降)；

3.压差变送器(提供)PLC工作依据)；

每个过滤室的压力计(提供单个仓室的压降指示，即压降过高，清灰后不下降——滤袋堵塞，压降突然急剧下降——滤袋损坏)和灰斗料位计(提供灰斗积灰指示和输灰系统的工作依据)。

除尘器控制柜的组成：
1.除尘器控制柜外壳采用冷轧钢板，钢板厚度≥1.5mm，壳体保护等级为IP30.框架和外壳具有足够的强度和刚度，能够承受安装元件和短路产生的运动和热稳定性，不影响成套设备的吊装和运输；需要时，可拆除机柜顶盖，便于现场主母线的组成和调整。机柜顶部的四角配有吊环，用于吊装和运输。
2.柜内安装件采用滑动孔，方便元件安装和今后调整改装；
3.柜门采用转轴活动铰链与框架连接，安装拆除方便；门的折叠边缘嵌入异形橡胶条，可防止与柜直接碰触，提高门的防护等级；
4.除尘器控制柜内安装件钝化；
5.操作箱采用双门防尘结构，外门采用有机玻璃透视窗；
6.除尘器控制柜基础自动化系统应考虑与特殊一起、传动装置、机电一体设备和上位机系统的接口模式，形成一体控制系统，完成设定值分配和实际值上传功能。
