旋风除尘器的组成

旋风除尘器是除尘装置的一类。除尘机理是使含尘气流作旋转运动，借助于离心力降尘粒从气流中分离并捕集于器壁，再借助重力作用使尘粒落入灰斗。按其流进入方式，可分为切向进入式和轴向进入式两类。在相同压力损失下，后者能处理的气体约为前者的3倍，且气流分布均匀。

普通旋风除尘器由简体、锥体和进、排气管等组成。旋风除尘器结构简单，易于制造、安装和维护管理，设备投资和操作费用都较低，已广泛用来从气流中分离固体和液体粒子，或从液体中分离固体粒子。在普通操作条件下，作用于粒子上的离心力是重力的5～2500倍，所以旋风除尘器的效率显著高于重力沉降室。大多用来去除0.3μm以上的粒子，并联的多管旋风除尘器装置对3μm的粒子也具有80～85%的除尘效率。选用耐高温、耐磨蚀和服饰的特种金属或陶瓷材料构造的旋风除尘器，可在温度高达1000℃，压力达500×105Pa的条件下操作。从技术、经济诸方面考虑旋风除尘器压力损失控制范围一般为500～2000Pa。


旋风除尘器的主要特点是结构简单、操作弹性大、效率较高、管理维修方便，价格低廉，用于捕集直径510μm以上的粉尘，广泛应用于制药工业中，特别适合粉尘颗粒较粗，含尘浓度较大，高温、高压条件下，也常作为流化床反应器的内分离装置，或作为预分离器使用，是工业上应用很广的一种分离设备。

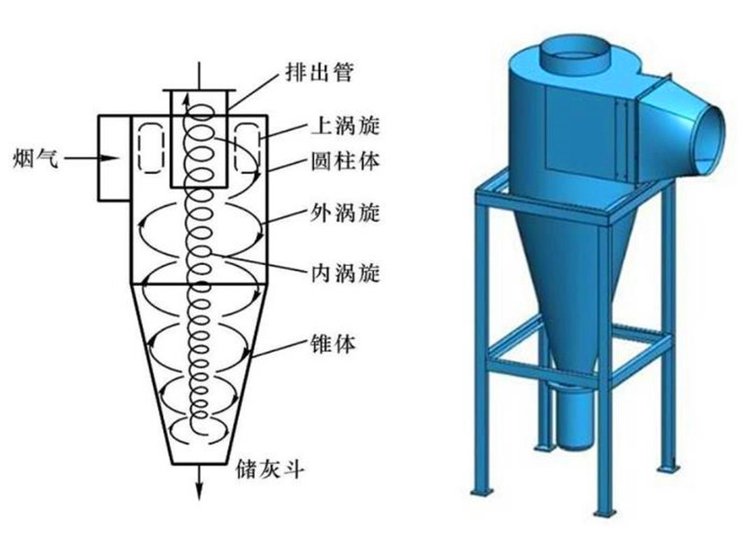

旋风除尘器是利用离心力来处理粉尘的除尘设备，与布袋除尘器的区别是处理大颗粒的粉尘有优势，可以起到降温作用和一级除尘的效果。在旋转过程中，含尘气体产生巨大的离心力，将粉尘颗粒抛向装置壁面，使其与气体分离，并通过锥体落入灰斗。气流通过蜗壳(或集气盖)排出。旋风除尘器根据现场处理粉尘的性质，来选择适宜的材质碳钢或不锈钢，一般无腐蚀的粉尘选择碳钢材质制作，如果粉尘有腐蚀就选择不锈钢材质。用在高温工况外壁要做保温措施。
